Description
Descripción

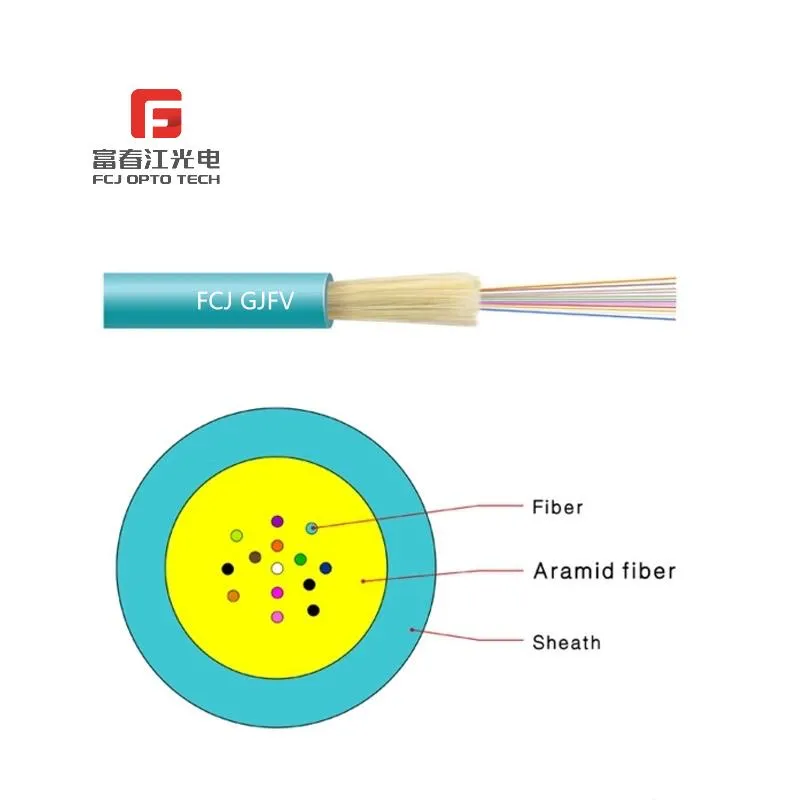

El cable GJFV se realiza aplicando uniformemente hilos de hilos Aramid como el miembro de resistencia sobre fibras ф250μm,retorciendo fibras con hilo de aramida,y se completa con revestimiento PVC(LSZH).
Características
·Cable de haz pequeño, hilo de aramida de alta resistencia, chaqueta de alto rendimiento
·Radio de curvatura pequeño, peso ligero, excelente strippability, pelar y empalmar fácilmente.
·Buen rendimiento mecánico y medioambiental
· Camisa pirorretardante o de parada contra incendios, proporcionan buena seguridad.
Estándares
·El cable GJFV cumple con la norma YD/T1258,2-2009,ICEA-596,GR-409,IEC794 etc.; y cumple con los requisitos de la homologación UL para OFNR.
Código de cable
El cable GJFV se realiza aplicando uniformemente hilos de hilos Aramid como el miembro de resistencia sobre fibras ф250μm,retorciendo fibras con hilo de aramida,y se completa con revestimiento PVC(LSZH).
Características
·Cable de haz pequeño, hilo de aramida de alta resistencia, chaqueta de alto rendimiento
·Radio de curvatura pequeño, peso ligero, excelente strippability, pelar y empalmar fácilmente.
·Buen rendimiento mecánico y medioambiental
· Camisa pirorretardante o de parada contra incendios, proporcionan buena seguridad.
Estándares
·El cable GJFV cumple con la norma YD/T1258,2-2009,ICEA-596,GR-409,IEC794 etc.; y cumple con los requisitos de la homologación UL para OFNR.
Código de cable
| G,652 | G,655 | 50/125μm | 62,5/125μm | ||
| Atenuación (+20ºC) | @850nm | ≤3,0dB/km | ≤3,0dB/km | ||
| @1300nm | ≤1,0dB/km | ≤1,0dB/km | |||
| @1310nm | ≤0,36dB/km | ≤0,36dB/km | |||
| @1550nm | ≤0,22dB/km | ≤0,23dB/km | |||
| Ancho de banda (Clase A) | @850 | ≥500MHz·km | ≥200MHz·km | ||
| @1300 | ≥1000MHz·km | ≥600MHz·km | |||
| Abertura numérica | 0,200±0,015NA | 0,275±0,015NA | |||
| Longitud de onda de corte de cable | ≤1260nm | ≤1480nm |
Parámetros técnicos
| Tipo de cable | Recuento de fibras | Cable Diámetro mm | Cable Peso Kg/km | Resistencia a la tracción N larga/corta | Resistencia a la colisión larga/corta N/100m | Radio de curvatura Estático/dinámico mm |
| GJFV | 2-12 | 3,0 | 7,5 | 150/300 | 80/150 | 30D/15D |
| GJFV | 14-24 | 3,5 | 8 | 150/300 | 80/150 | 30D/15D |
Temperatura de almacenamiento/funcionamiento: -20ºC~+60ºC.
